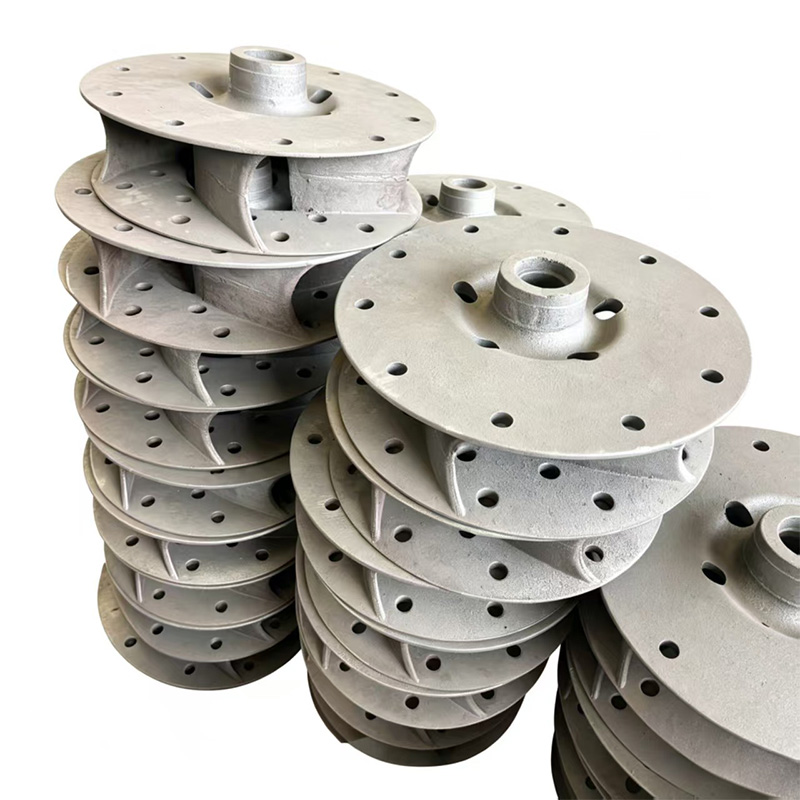

Рабочее колесо
Данный направляющий диск изготавливается цельнолитым методом безопочной формовки. Возможен выбор материала: серый чугун или шаровидный графитовый чугун. Конструкция представляет собой единое целое из двух фланцев и дугообразных направляющих ребер.
Описание
маркер
Описание изделия
Данный направляющий диск изготавливается цельнолитым методом безопочной формовки. Возможен выбор материала: серый чугун или шаровидный графитовый чугун. Конструкция представляет собой единое целое из двух фланцев и дугообразных направляющих ребер. Изделие подходит для вентиляторов, вакуумных насосов, водяных насосов и оборудования для транспортировки жидкостей, выполняет функции направления потока, выравнивания потока жидкости и фиксации соединения по фланцу. Оптимизированные дугообразные ребра формируют каналы для потока, снижая потери энергии от вихревых течений.
Особенности изделия
1. Цельнолитые дугообразные направляющие ребра
Поверхности для направления потока отливаются за один этап, что исключает дополнительную механическую обработку. Обеспечивается плавное течение жидкости и снижение сопротивления при работе оборудования. Два интегрированных фланца с монтажными отверстиями упрощают сборку.
2. Выбор материала под разные эксплуатационные условия
- Серый чугун марки FC: обладает эффектом гашения вибраций и снижения шума, подходит для систем с низким давлением при нормальной температуре чистой воды и вентиляционных вентиляторов;
- Шаровидный графитовый чугун QT450: высокая прочность и устойчивость к ударным нагрузкам, предназначен для насосных агрегатов с высоким давлением, повышенной вибрацией и тяжелыми нагрузками.
3. Точная механическая обработка для герметичности и соосности
Отливки проходят отжиг для снятия внутренних напряжений и предотвращения деформаций после литья. Фланцевые торцевые поверхности, центральное осевое отверстие и болтовые монтажные отверстия обрабатываются на станках с ЧПУ, что гарантирует нормативную плоскостность и соосность детали, стабильную герметизацию соединений.
4. Гибкое серийное изготовление по индивидуальным заказам
Возможно изготовление пресс-форм по чертежам или образцам заказчика. Предусмотрена дополнительная обработка: дробеструйная очистка, нанесение антикоррозионной грунтовки и защитных покрытий для эксплуатации в условиях повышенной влажности и запыленности.
Применяемое оборудование и отрасли промышленности
- Гидравлическое оборудование: вакуумные насосы, центробежные вентиляторы, циркуляционные водяные насосы, воздуходувки;
- Экологическое оборудование: комплектующие для вентиляторов очистки отработанных газов и насосов очистки сточных вод;
- Общее машиностроение: комплектующие малогабаритных установок транспортировки жидкостей и вакуумного оборудования.
