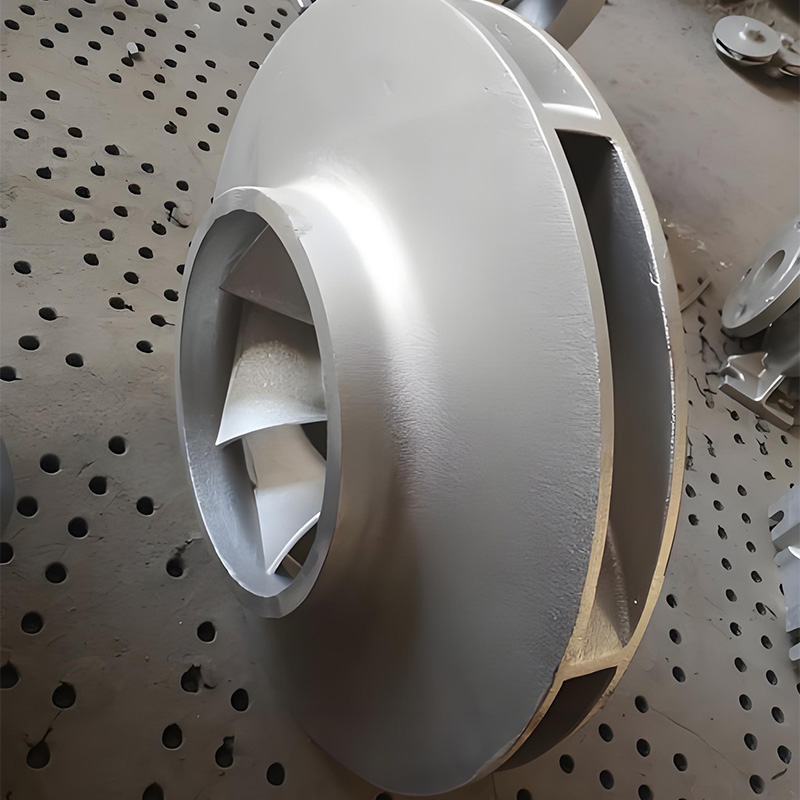

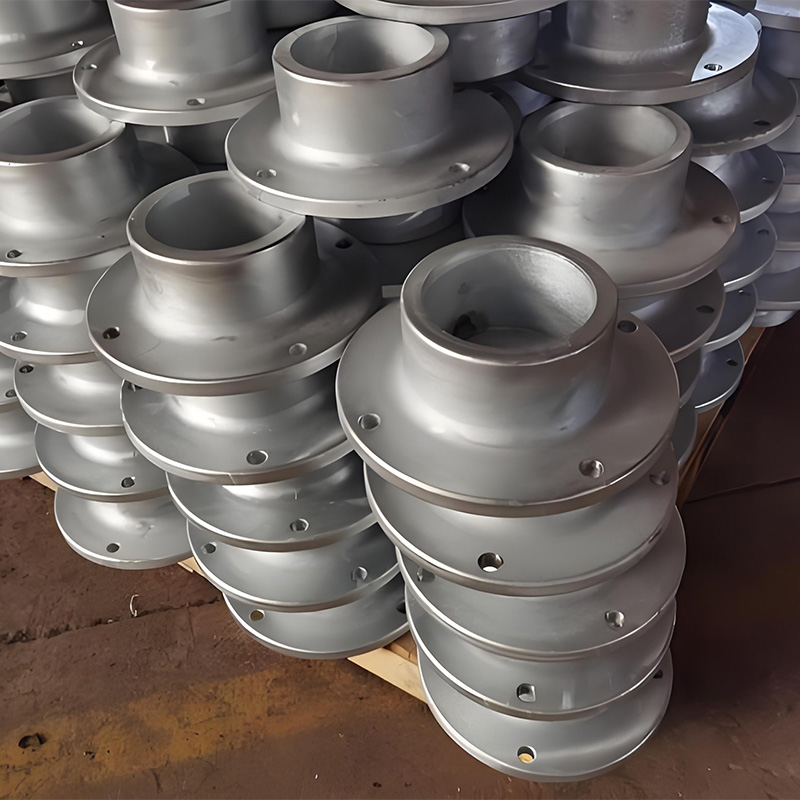

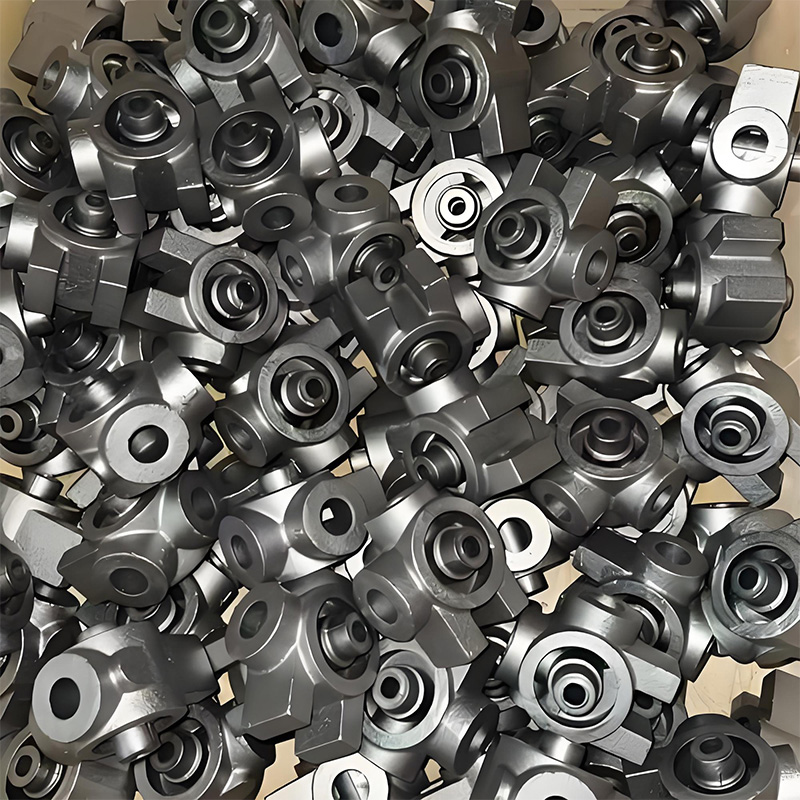

Отливки из нержавеющей стали
Литье деталей из нержавеющей стали по выжигаемой модели выполняется по технологии формовки сухим песком под разрежением. Цельная пенопластовая модель испаряется при высокой температуре во время заливки металла.
Описание
маркер
Описание изделия
Литье деталей из нержавеющей стали по выжигаемой модели выполняется по технологии формовки сухим песком под разрежением. Цельная пенопластовая модель испаряется при высокой температуре во время заливки металла. Отливка получается монолитной без разъемных плоскостей и стержней. Технология предназначена для изготовления крупногабаритных, сложных фигурных и толстостенных тяжелых механических комплектующих из нержавеющей стали по индивидуальным заказам.
В отличие от мелких изделий, получаемых методом точного литья по золь-гелю кремниевого золя, технология выжигаемых моделей имеет преимущества при изготовлении крупных деталей сложной формы без стыков и обеспечивает более низкую себестоимость серийного производства. Возможно изготовление корпусов, опор, рабочих колес, рам, корпусов клапанов из марок нержавеющей стали: 304, 316L, дуплексной стали 2205, жаростойкой стали 310S. Изделия подходят для эксплуатации под высокими нагрузками в тяжелом машиностроении, химической, экологической и горной технике при агрессивной коррозионной среде.
Основные характеристики изделия
1. Монолитное литье без разъемных линий, высокая целостность конструкции
При литье по выжигаемой модели не используются песчаные стержни и отсутствуют линии разъема верхней и нижней форм. На отливках нет облоя, смещения форм и риска утечек через стыки. Сложные внутренние полости, сквозные элементы и фигурные криволинейные поверхности отливаются за один цикл. Монолитные изделия обладают большей жесткостью, герметичностью и устойчивостью к деформации по сравнению с деталями песчаного литья и сварными конструкциями.
2. Специализированная технология предотвращения науглероживания нержавеющей стали, стабильность регулирования эксплуатационных свойств
Для решения проблемы повышения содержания углерода в низкоуглеродистых нержавеющих сталях используется пенопласт на основе сополимера STMMA с малым остаточным углеродом, специальная огнеупорная жаростойкая краска и интенсивное удаление газов под высоким разрежением. Строгий контроль поверхностного содержания углерода исключает потерю коррозионной стойкости. Технология подходит для толстостенных тяжелых отливок, требующих механической обработки поверхностного слоя; механические и антикоррозионные характеристики изделий стабильно соответствуют нормативам.
3. Высокая возможность изготовления крупногабаритных деталей, выгодное соотношение цена–качество
Можно стабильно изготавливать крупные отливки из нержавеющей стали весом от 10 кг до нескольких тонн, что устраняет основной недостаток точного литья — невозможность производства крупных изделий при высокой себестоимости. Сухой формовочный песок используется повторно, технологический цикл сокращен, припуск на механическую обработку равномерный, поэтому при серийном выпуске крупных деталей достигается выраженное преимущество по соотношению цена – качество.
4. Широкий выбор марок стали для сложных эксплуатационных режимов
- Нержавеющая сталь 304: универсальная антикоррозионная сталь с хорошей вязкостью, подходит для стандартных механических конструкций, рам, опор и обычного гидравлического оборудования;
- Низкоуглеродистая нержавеющая сталь 316L: устойчива к воздействию кислот, щелочей и морской воды, используется для комплектующих химического, экологического и водоочистного оборудования;
- Дуплексная сталь 2205: высокая прочность, стойкость к точечной и коррозии под напряжением, предназначена для тяжелого оборудования, работающего под высоким давлением и нагрузкой;
- Жаростойкая сталь 310S: устойчива к высоким температурам и окислению, подходит для конструктивных элементов высокотемпературных печей и термообрабатывающего оборудования.
5. Плотная структура отливок, отличная обрабатываемость
Кристаллизация под разрежением сводит к минимуму внутренние поры и усадочную рыхлость, металлографическая структура однородная. На заготовках оставлен равномерный припуск под обработку, возможен полный комплекс финишных операций: дробеструйная очистка, шлифовка, токарная и фрезерная обработка на ЧПУ, сверление и нарезание резьбы, кислотная пассивация, полировка.
Сферы применения (по направлениям машиностроения)
- Рамы, опоры, корпуса оборудования тяжелого машиностроения из нержавеющей стали
- Крупные рабочие колеса, мешалки, эксцентриковые детали горного и экологического оборудования
- Корпуса крупногабаритных клапанов, насосов и соединительных элементов трубопроводов химического антикоррозионного оборудования
- Нагрузочные конструктивные элементы высокотемпературного и термообрабатывающего оборудования из нержавеющей стали
- Нестандартные фигурные, крупногабаритные и толстостенные механические комплектующие из нержавеющей стали на заказ
Рекомендации по выбору технологии (профессиональное разграничение для сайта)
✅ Предпочтительно литье по выжигаемой модели из нержавеющей стали
Крупногабаритные, толстостенные детали сложной фигурной формы с сквозными полостями для серийного производства, требующие комплексной механической обработки.
✅ Рекомендуется точное литье по золь-гелю кремниевого золя
Мелкие тонкостенные изделия с высокой чистотой поверхности без припуска на обработку, комплектующие для пищевой, фармацевтической отрасли и оборудования для работы в морской воде с повышенными требованиями к антикоррозионной защите.
Преимущества технических услуг
✅ Изготовление по чертежам, образцам, нестандартные изделия с корректировкой конструкции, толщины стенок, диаметров отверстий и габаритных размеров
✅ Строгий спектральный контроль состава металла, капиллярная дефектоскопия, полная проверка размеров; исключение дефектов науглероживания и включений
✅ Литые заготовки, полуфабрикаты после грубой и точной обработки, кислотная пассивация, готовые собранные изделия
✅ Литьё, термообработка, механическая обработка, финишная поверхностная обработка, стабильные регулируемые сроки поставки
Условия заказа
1. Точный подбор марки стали и технологии с расчетом цены при предоставлении заказчиком чертежей, образцов, габаритов, толщины стенок, характеристик рабочей среды и температурного режима эксплуатации;
2. Стандартная поставка – литые заготовки без обработки; точная механическая обработка и антикоррозионная обработка выполняются по требованию заказчика;
3. При долгосрочных серийных заказах разрабатывается индивидуальный технологический проект для стабильного поддержания единообразия состава металла и внешнего вида изделий.
Краткое описание для каталога (для миниатюр на главной странице)
Литые механические детали из нержавеющей стали по технологии литья по выжигаемой модели. Специализация – изготовление крупных сложных фигурных комплектующих на заказ из марок 304, 316L, дуплексной стали. Монолитное литье без разъемных линий, плотная структура, защита от науглероживания. Подходит для оборудования тяжелого машиностроения, химической и экологической отрасли, работающего под высокими нагрузками в коррозионной среде.
