Отливка промежуточного корпуса клапана / насоса

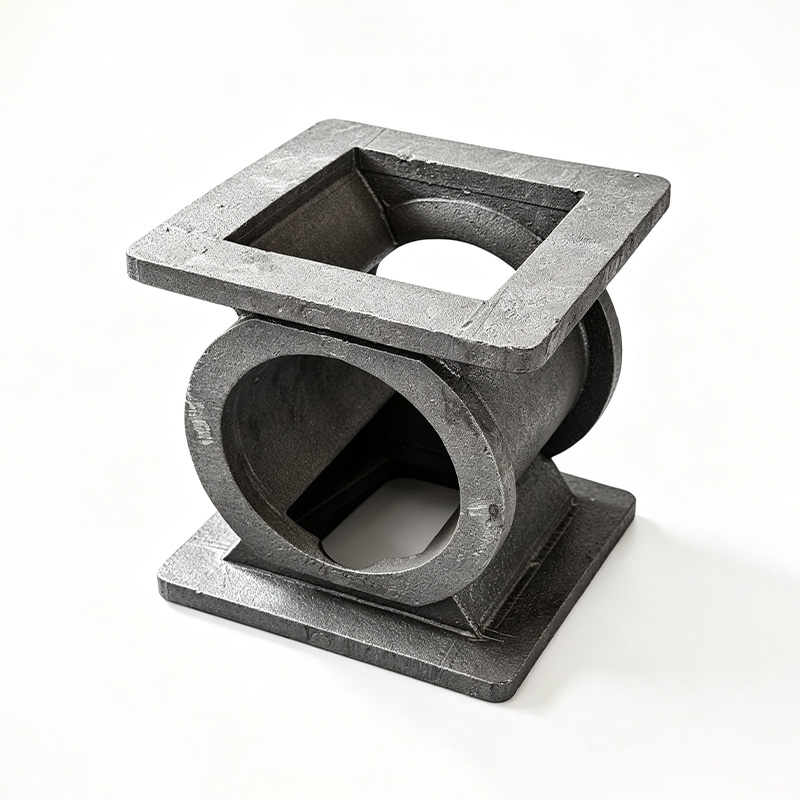

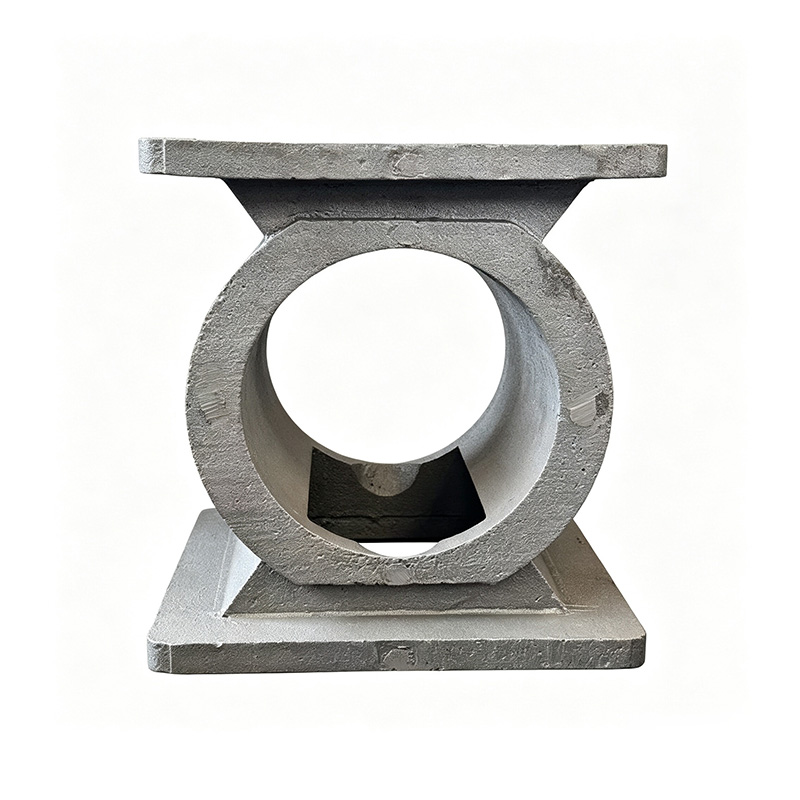

Отливка промежуточного корпуса клапана представляет собой ключевой корпусной элемент проточной части оборудования, изготавливаемый методом литья по газифицируемым моделям в виде цельной отливки. Конструкция представляет собой монолитное сочетание верхнего и нижнего квадратных фланцев с центральным цилиндрическим сквозным отверстием.
Описание
маркер
Описание продукта
Отливка промежуточного корпуса клапана представляет собой ключевой корпусной элемент проточной части оборудования, изготавливаемый методом литья по газифицируемым моделям в виде цельной отливки. Конструкция представляет собой монолитное сочетание верхнего и нижнего квадратных фланцев с центральным цилиндрическим сквозным отверстием. На фланцах предусмотрен припуск на механическую обработку для последующей сборки, а центральное сквозное отверстие предназначено для прохода рабочей среды и размещения запорного элемента. Возможно изготовление на заказ из серого чугуна, высокопрочного чугуна с шаровидным графитом или литой стали. Изделие широко применяется в клапанном, насосном и гидравлическом оборудовании. Заготовки могут сопровождаться полным комплексом чистовой механической обработки.
Характеристики продукта
1. Цельная литая конструкция
Изделие формуется за одну заливку, без сварных швов, что обеспечивает лучшую герметичность корпуса под давлением. Равномерная толщина стенок оптимизирована, что снижает риск возникновения литейных дефектов, таких как газовые поры и усадочные раковины, гарантируя отличную стойкость к протечкам при длительной работе под нагрузкой.
2. Стандартизированные посадочные места фланцев под обработку
На верхнем и нижнем квадратных фланцевых площадках предусмотрен достаточный припуск на механическую обработку, позволяющий при необходимости фрезеровать плоскости, сверлить отверстия под болты и нарезать резьбу для совместимости со стандартными фланцевыми соединениями, что обеспечивает высокую универсальность при монтаже.
3. Широкий выбор материалов
- Серый чугун HT200/HT250: демпфирование вибраций, отличная обрабатываемость резанием, низкая себестоимость. Подходит для обычной воды и неагрессивных жидкостей в корпусах клапанов и насосов.
- Высокопрочный чугун с шаровидным графитом QT450-10: повышенная ударная вязкость, стойкость к давлению и вибрациям. Рекомендуется для систем водоснабжения и водоотведения, а также слабоагрессивных сред.
- Углеродистая литая сталь ZG270-500: устойчивость к высоким температурам и давлению. Применяется в условиях пара, нефтепродуктов, химических жидкостей и других тяжелонагруженных сред.
4. Сохранение естественной литейной поверхности
Заготовка в литом состоянии сохраняет естественную фактуру песчаной формы. Чистовая обработка ограничивается удалением загрязнений и заусенцев, не затрагивая исходную текстуру. В дальнейшем возможны дробеструйная очистка, окраска, воронение или иная антикоррозионная обработка.
Области применения
- Промежуточные корпуса дисковых затворов, шаровых кранов, запорных клапанов
- Корпуса чистоводных насосов, шламовых насосов, гидронасосов
- Корпуса малых распределительных и переключающих клапанов трубопроводов
- Сёдла гидравлических клапанов для сельскохозяйственной и строительной техники
Технические услуги
✅ Изготовление по чертежам или образцам с возможностью изменения размеров фланцев, диаметра центрального проходного отверстия, общей толщины стенок и высоты.
✅ Варианты поставки: литые заготовки, полуфабрикаты после черновой обработки, готовые изделия после чистовой обработки (включая сверление и нарезание резьбы).
✅ Комплексное обслуживание «под ключ»: литьё → термическая обработка → механическая обработка на ЧПУ → антикоррозионная обработка поверхности.
✅ Выходной контроль: спектральный анализ материала, капиллярная дефектоскопия, контроль размерных допусков с предоставлением гарантийной документации.
Условия заказа
1. Для быстрого расчёта стоимости предоставьте чертёж, образец изделия или ключевые размеры (длину и ширину фланца, диаметр центрального проходного отверстия, общую высоту).
2. По умолчанию заготовки поставляются в литом состоянии; при необходимости чистовой обработки просьба одновременно предоставить чертежи на обработку.
3. При крупных партиях заказов возможны согласование специального состава материала, вида обработки поверхности и сроков поставки.
