Опора из ВЧШГ

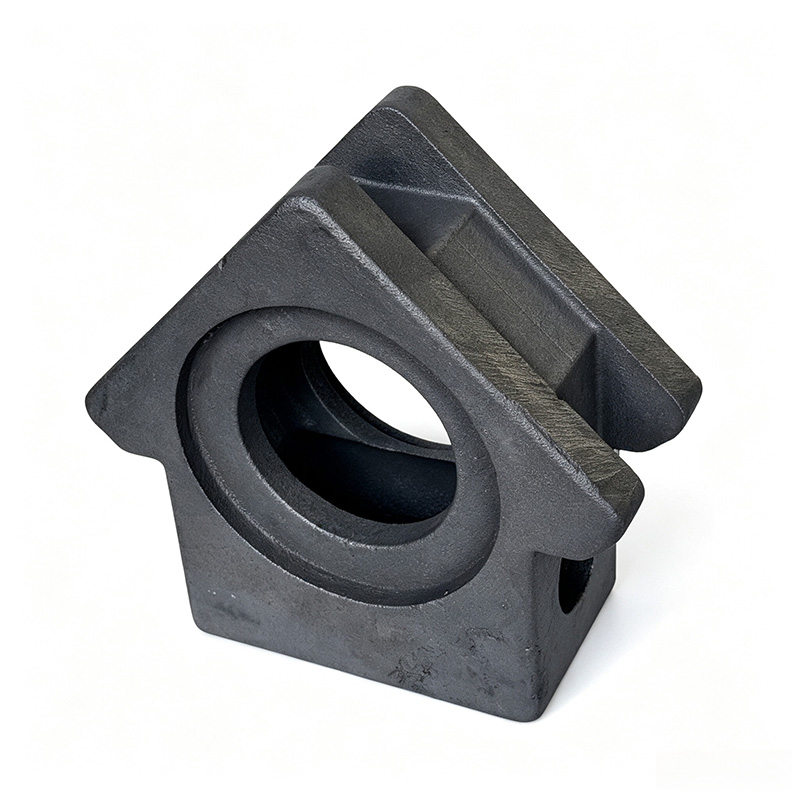

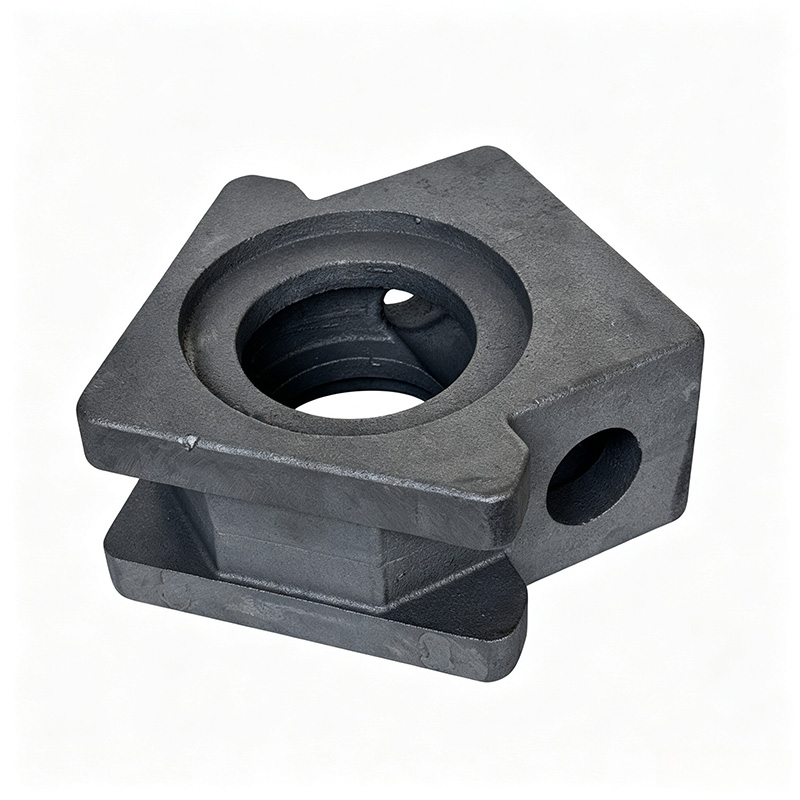

Изделие изготавливается методом литья по газифицируемым моделям из высокопрочного чугуна марок QT450-10 / QT500-7. Конструкция представляет собой скользящий шарнир: двойная вильчатая проушина, центральное большое сквозное отверстие и боковые отверстия под пальцы.
Описание
маркер
Описание продукта
Изделие изготавливается методом литья по газифицируемым моделям из высокопрочного чугуна марок QT450-10 / QT500-7. Конструкция представляет собой скользящий шарнир: двойная вильчатая проушина, центральное большое сквозное отверстие и боковые отверстия под пальцы. Предназначено для применения в качестве скользящих опор гидроцилиндров, в сельскохозяйственной технике, а также в малой и средней строительной технике.
Ключевые преимущества продукта
1. Высокая прочность, вязкость и виброгасящие свойства ВЧШГ
Благодаря шаровидной форме графита ударная вязкость значительно выше, чем у серого чугуна, материал не склонен к хрупкому разрушению. При этом сохраняются отличные демпфирующие и износостойкие качества. Подходит для условий с умеренными знакопеременными нагрузками и возвратно-поступательным скольжением.
2. Цельная конструкция скользящего узла
Двойная вильчатая проушина отливается заодно с корпусом, что исключает операции по сварке отдельных частей и устраняет риск разрушения сварных швов. Центральное отверстие и боковые отверстия выполняются с припуском на чистовую обработку, что обеспечивает точную посадку пальцев и втулок.
3. Экономичные индивидуальные решения
Возможна поставка как литых заготовок, так и полностью готовых изделий, прошедших дробеструйную очистку, расточку, сверление и нарезание резьбы, проточку масляных канавок и антикоррозионную окраску. Габаритные размеры, толщина стенок и расположение отверстий могут быть изменены в соответствии с требованиями.
4. Строгий контроль качества
Проводятся металлографический анализ степени сфероидизации графита, измерение твёрдости, контроль геометрических размеров. Жёстко контролируются такие литейные дефекты, как газовые поры, усадочные рыхлости, спаи и т.п.
Области применения
Гидравлические опоры сельскохозяйственных машин | Шарнирные опоры скольжения для малой и средней строительной техники | Опорные ползуны конвейерного оборудования | Тягово-толкающие соединительные основания гидрооборудования
Рекомендации по выбору материала
- QT450-10: повышенное относительное удлинение и лучшая ударная вязкость, приоритетный выбор для частых ударных нагрузок.
- QT500-7: более высокая прочность на растяжение, предпочтителен для восприятия значительных статических нагрузок.
⚠️ Для длительных сверхтяжёлых ударных нагрузок рекомендуется применять литую сталь.
- QT600-3 — перлитный высокопрочный чугун с шаровидным графитом, высокопрочный и износостойкий вариант. Предел прочности на растяжение достигает 600 МПа и выше. Обладает высокой износостойкостью и сопротивлением усталости. Предназначен для тяжёлых нагрузок и условий трения скольжения. По сравнению с QT500 имеет более высокую несущую способность, а по сравнению с литой статью — лучшие демпфирующие свойства и более высокую экономическую эффективность. Рекомендуется для опор гидроцилиндров и механических ползунов, работающих длительное время под давлением с возвратно-поступательным движением пальцев.
Рекомендация по выбору: для длительных высоких нагрузок и интенсивного трения — QT600; для частых ударных воздействий и эксплуатации при низких температурах на открытом воздухе — QT450 / QT500.
Индивидуальный заказ
Марка высокопрочного чугуна, габаритные размеры и точность чистовой обработки — всё может быть адаптировано по требованию. Отправьте чертежи или образцы изделий для получения ценового предложения и информации о сроках производства.
