Корпус судового клапана из серого чугуна FC (JIS)

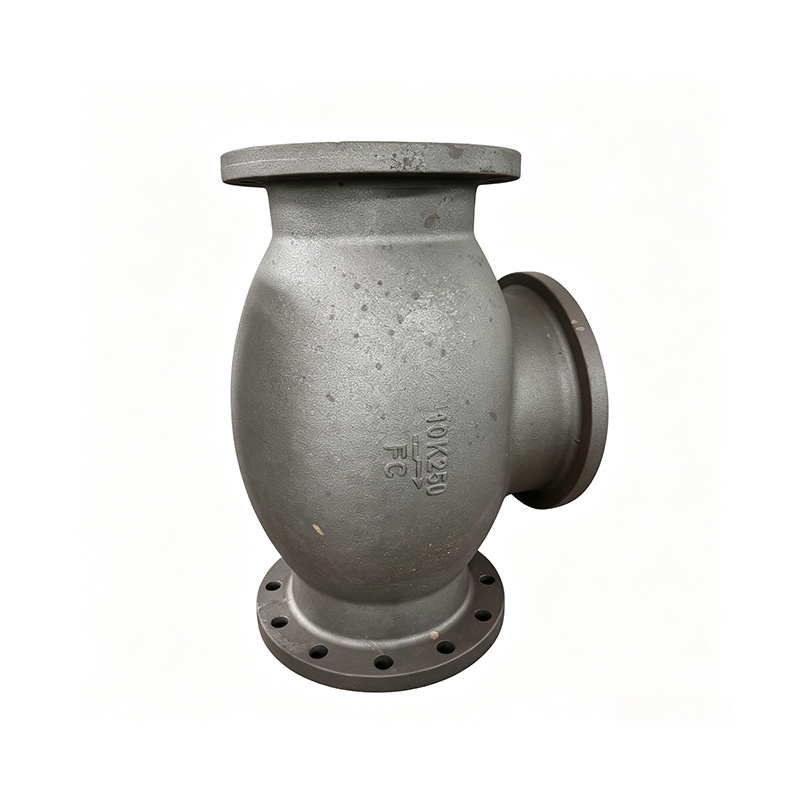

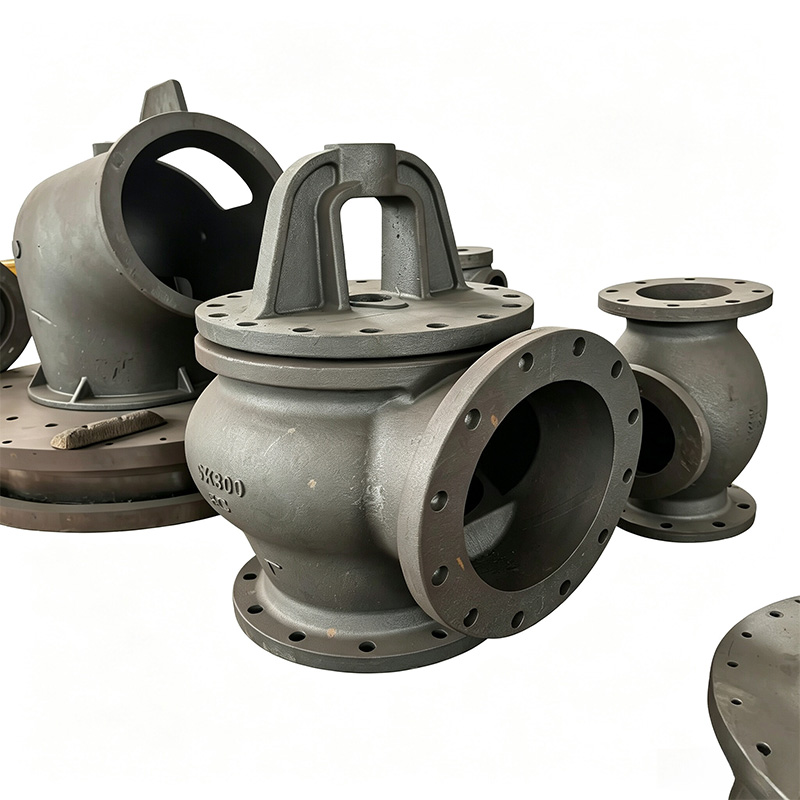

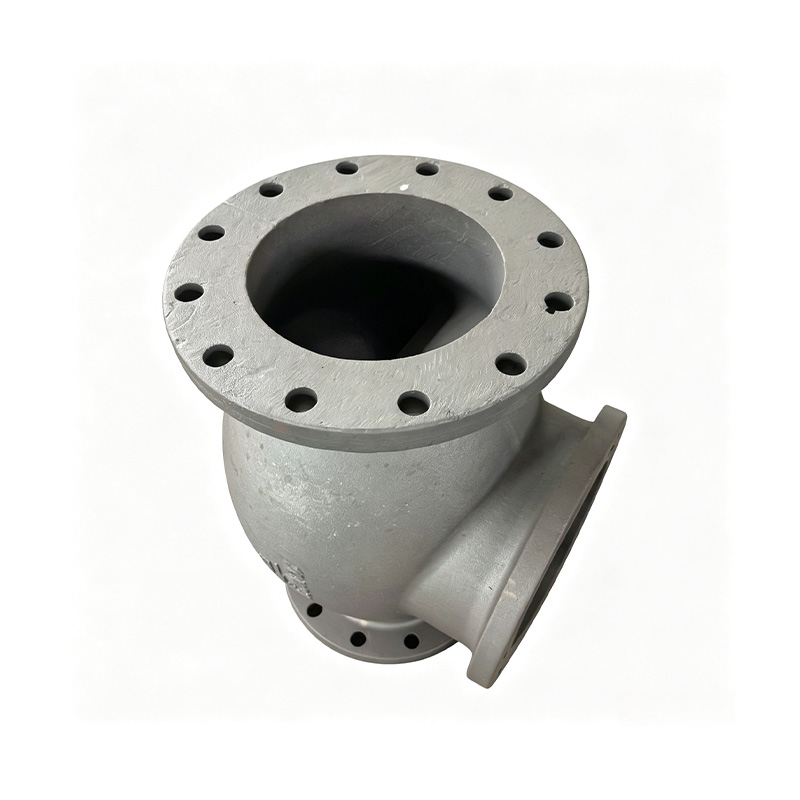

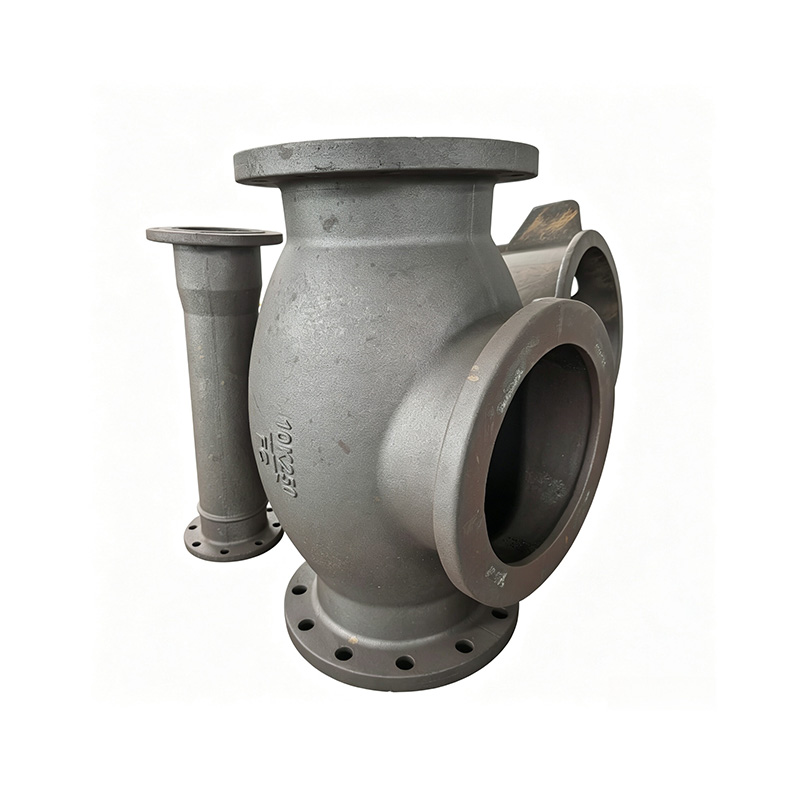

Данный корпус клапана изготавливается методом литья в песчаные формы из серого чугуна FC в виде цельной отливки, строго в соответствии с японским промышленным стандартом JIS. Корпус оснащён фланцевыми присоединительными поверхностями различных типоразмеров и совместим с угловыми, трёхходовыми, запорными и обратными клапанами.
Описание
маркер
Описание продукта
Данный корпус клапана изготавливается методом литья в песчаные формы из серого чугуна FC в виде цельной отливки, строго в соответствии с японским промышленным стандартом JIS. Корпус оснащён фланцевыми присоединительными поверхностями различных типоразмеров и совместим с угловыми, трёхходовыми, запорными и обратными клапанами. Внутренняя полость корпуса обтекаемой формы формуется заодно, что снижает гидравлическое сопротивление. Изделие предназначено для сред водоснабжения и водоотведения, отопления, вентиляции и кондиционирования, а также промышленной оборотной воды.
Ключевые преимущества
1. Обтекаемая цельнолитая внутренняя полость
Гладкая дугообразная полость отливается за одну операцию, уменьшая турбулентное сопротивление потоку. Привалочные поверхности фланцев и монтажные выступы под крышку клапана формуются одновременно, обеспечивая надёжную основу для герметичности.
2. Серый чугун FC: виброгашение и коррозионная стойкость
Графитовая структура материала поглощает вибрации и снижает шум. Материал устойчив к чистой воде и слабоагрессивным средам. Отличные литейные свойства позволяют легко получать сложные полости корпуса клапана. Стоимость материала умеренная.
3. Стандартизированные фланцы по JIS
Поддерживаются классы давления 5K и 10K, условные проходы DN250, DN300 и другие. Размеры отверстий под болты на фланцах соответствуют стандарту JIS, что обеспечивает совместимость с трубопроводами, выполненными по японским нормам, без дополнительных переделок.
4. Точная механическая обработка для обеспечения герметичности
Заготовка подвергается отжигу для снятия напряжений и исключения деформаций. Уплотнительные поверхности фланцев и посадочные канавки сёдел обрабатываются на станках с ЧПУ, достигается требуемая плоскостность. Обеспечивается надёжное уплотнение с прокладкой, исключающее протечки.
Применимое оборудование и отрасли
- Водоснабжение и водоотведение: арматура для трубопроводов питьевой и сточной воды.
- Отопление, вентиляция и кондиционирование : циркуляционная вода, паропроводы низкого давления.
- Общее машиностроение: заводские системы охлаждения, трубопроводы для слабоагрессивных химических сред.
- Судостроение: судовая арматура по японским стандартам JIS.
