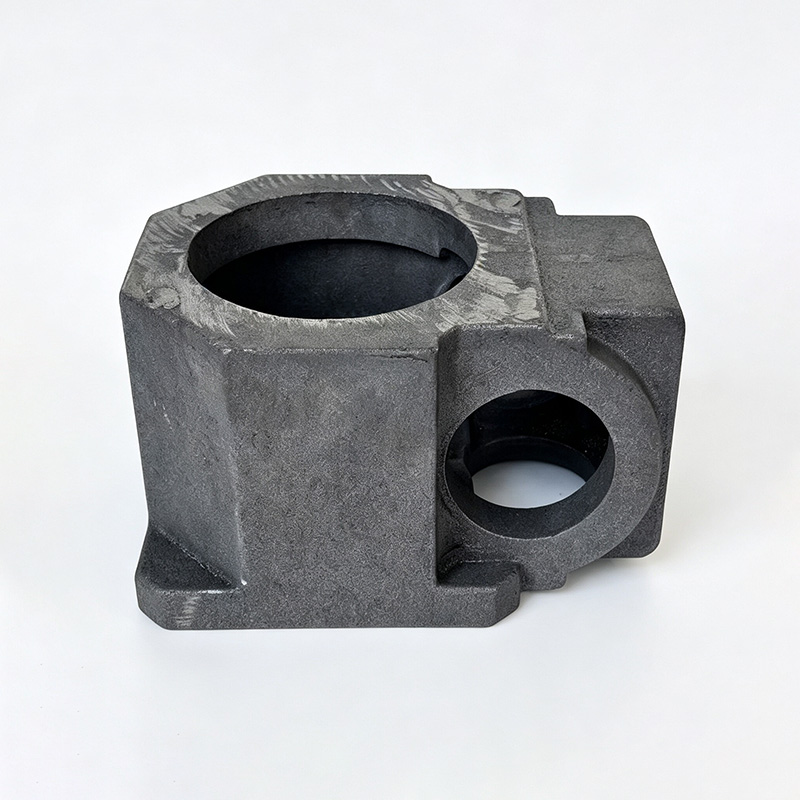

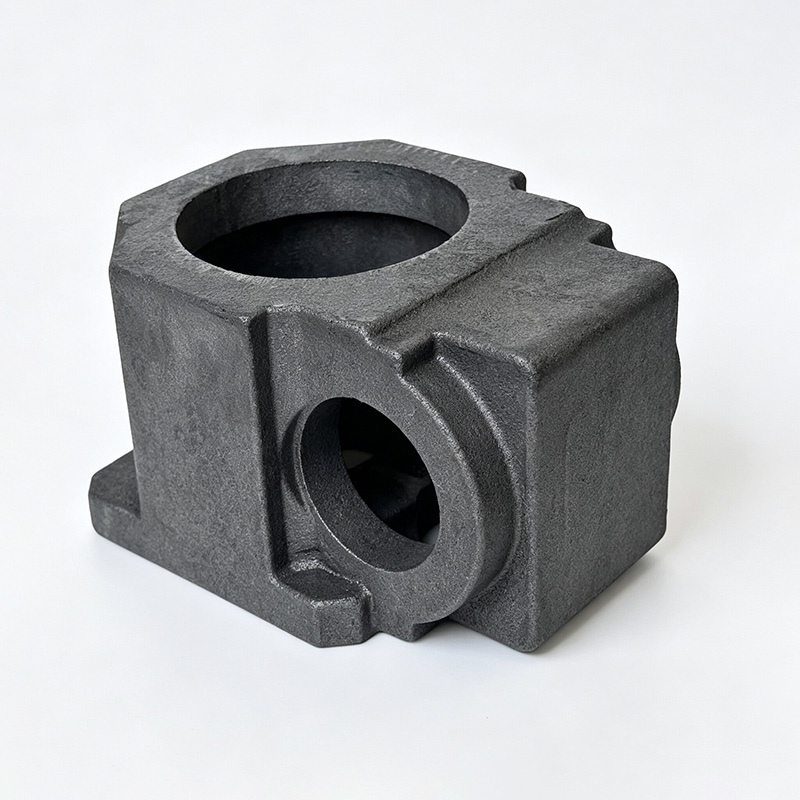

Корпус гидронасоса с восьмигранной полостью из ВЧШГ
Изделие изготавливается методом литья по газифицируемым моделям в виде цельной отливки. Доступны марки высокопрочного чугуна с шаровидным графитом QT500-7 и QT600-3. Конструкция представляет собой комбинацию восьмигранной главной внутренней полости и боковых соединительных фланцевых отверстий.
Описание
маркер
Описание продукта
Изделие изготавливается методом литья по газифицируемым моделям в виде цельной отливки. Доступны марки высокопрочного чугуна с шаровидным графитом QT500-7 и QT600-3. Конструкция представляет собой комбинацию восьмигранной главной внутренней полости и боковых соединительных фланцевых отверстий. Предназначено для использования в качестве несущего корпуса гидравлических плунжерных и шестерённых насосов. Обеспечивается равномерная толщина стенок, внутренние каналы формуются заодно с корпусом.
Ключевые преимущества продукта
1. QT600 — предпочтительный материал для высокого давления
Предел прочности на растяжение ≥ 600 МПа, высокая твёрдость, устойчивость к знакопеременным пульсирующим нагрузкам в гидросистемах. Шаровидный графит обеспечивает естественное демпфирование, гасит гидравлические удары, снижая риск вибрационных протечек корпуса насоса. По сравнению с серым чугуном ударная вязкость значительно выше, материал не склонен к растрескиванию и утечкам.
2. Цельнолитая восьмигранная комбинированная полость
Восьмигранная форма основной полости увеличивает монтажное пространство, боковые сквозные отверстия отливаются непосредственно, что значительно сокращает припуски на механическую обработку. Плавные переходы углов корпуса уменьшают вероятность усадочной рыхлости и газовых пор, обеспечивая более высокую плотность металла внутри.
3. Стабильная опорная конструкция
Интегрированные в дно опорные выступы отлиты заодно с корпусом, что обеспечивает равномерное распределение нагрузки при сборке и отсутствие деформации при длительной работе под высоким давлением. Отсутствие сварных соединений гарантирует более стабильную прочность под давлением.
4. Полный спектр услуг по обработке под заказ
Мы можем поставить литые заготовки, выполнить дробеструйную очистку, расточку и фрезерование внутренней полости на станках с ЧПУ, сверление и нарезание резьбы, гидравлические испытания на герметичность, нанесение антикоррозионной грунтовки. Возможна модификация размеров полости и расположения фланцев по чертежам или образцам заказчика.
5. Специализированный контроль качества гидравлических компонентов
По запросу проводятся: металлографический контроль степени сфероидизации графита, испытания на растяжение и твёрдость, ультразвуковая дефектоскопия внутренних дефектов, гидравлические испытания на герметичность.
Области применения
Корпуса гидравлических плунжерных насосов строительной техники | Корпуса тяжелонагруженных шестерённых насосов горного оборудования | Корпуса гидронасосов для сельскохозяйственной техники | Корпуса высоконапорных насосов для транспортировки жидкостей
Рекомендации по выбору материала
- QT600-3: для условий с постоянным высоким давлением, частыми пульсациями давления и высокими требованиями к износостойкости (рекомендуется для данного корпуса)
- QT500-7: для условий со средним и низким давлением при наличии периодических ударных нагрузок
⚠️ Для особых условий сверхвысоких давлений может быть предложено решение с корпусом из низколегированной литой стали.
Индивидуальный заказ
Марка ВЧШГ, размеры внутренней полости, расположение боковых фланцевых отверстий, точность обработки — всё может быть адаптировано по требованию. Отправьте чертежи или образцы изделий для получения точного ценового предложения и информации о сроках производства.
