Чугунное трёхлапчатое основание

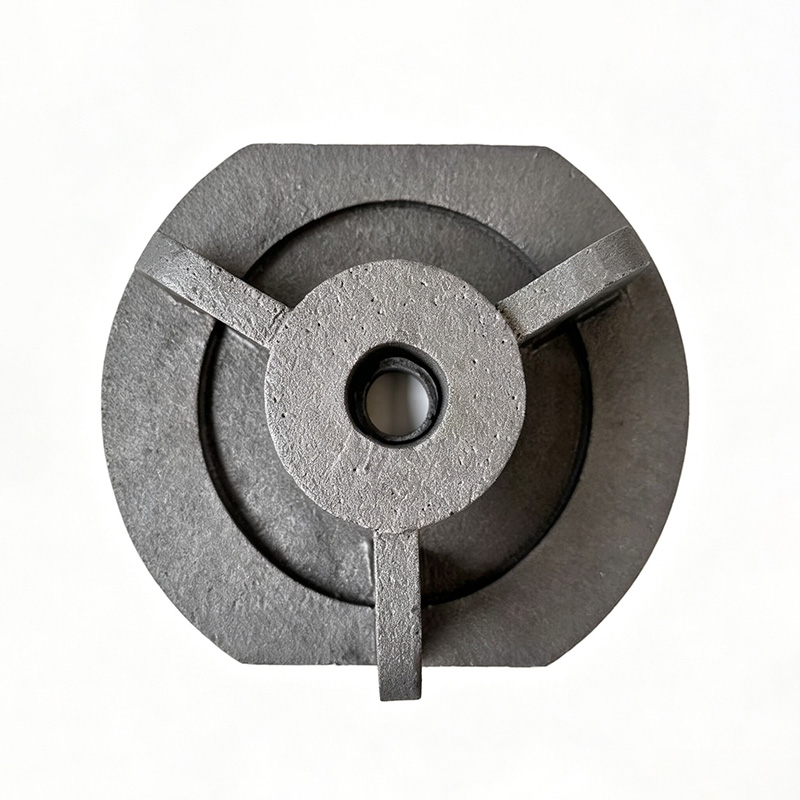

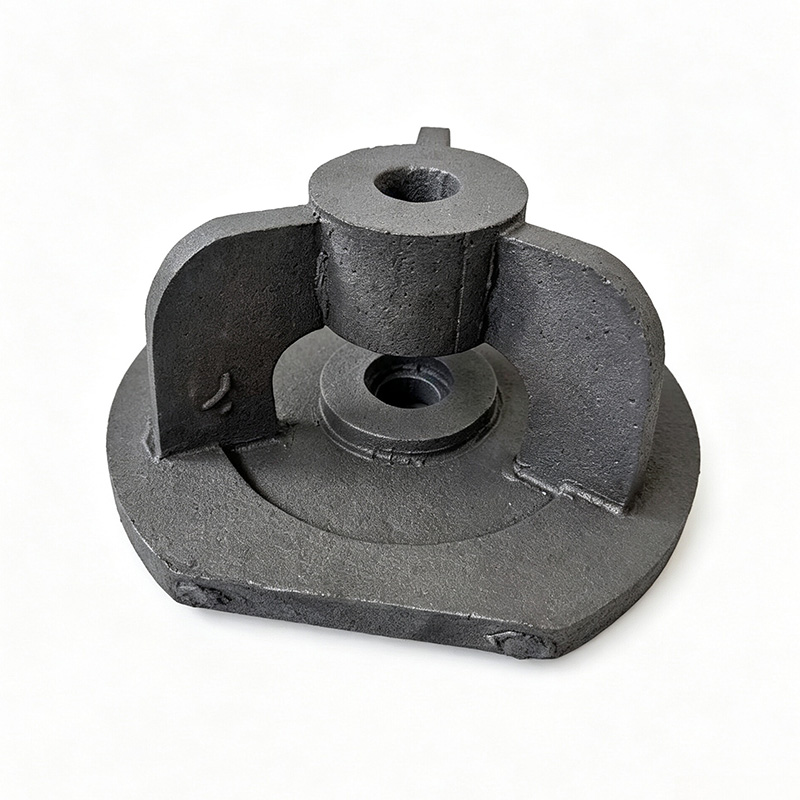

Литая трёхлапчатая дисковая опорная база представляет собой цельную отливку, изготовленную методом литья по газифицируемым моделям. Конструкция включает дисковое основание со срезанными углами восьмигранной формы и три равномерно расположенные дугообразные опорные ребра. В центре предусмотрен двухъярусный коаксиальный выступ со сквозным монтажным отверстием.
Описание
маркер
Описание продукта
Литая трёхлапчатая дисковая опорная база представляет собой цельную отливку, изготовленную методом литья по газифицируемым моделям. Конструкция включает дисковое основание со срезанными углами восьмигранной формы и три равномерно расположенные дугообразные опорные ребра. В центре предусмотрен двухъярусный коаксиальный выступ со сквозным монтажным отверстием. Общая структура обеспечивает равномерное распределение нагрузок и высокую жёсткость. В зависимости от условий эксплуатации оборудования возможно изготовление на заказ из серого чугуна или литой стали. Изделие широко применяется в качестве тяжелонагруженных опор и поворотных шарниров в строительной, сельскохозяйственной технике и автоматизированном оборудовании.
Характеристики продукта
1. Оптимизированная несущая конструкция
Три дугообразных ребра, равномерно распределённые по окружности, рассеивают центральную нагрузку, эффективно снижая концентрацию напряжений. Дисковое основание со срезанными углами увеличивает площадь контакта, повышая стабильность работы оборудования. По сравнению со сварными составными деталями обладает значительно более высокой усталостной прочностью и виброустойчивостью.
2. Технология цельного литья
Изделие формуется за одну операцию, без сварных швов, что обеспечивает однородную структурную прочность. Технология литья по газифицируемым моделям позволяет изготавливать на заказ крупногабаритные детали сложной конфигурации с возможностью гибкой регулировки толщины стенок, диаметров отверстий и наружных размеров.
3. Выбор материала для различных условий эксплуатации
- Серый чугун HT200/HT250: обеспечивает демпфирование вибраций и шума, хорошую обрабатываемость, оптимальное соотношение «цена–качество». Подходит для легких и средних нагрузок в стационарных опорных узлах.
- Углеродистая литая сталь ZG270-500: обладает высокой прочностью на растяжение, ударной вязкостью и износостойкостью. Рекомендуется для тяжелонагруженных и ударных условий эксплуатации в строительной, горной и другой технике.
4. Предусмотренный припуск на чистовую обработку
Заготовки поставляются со стандартным припуском на механическую обработку, что позволяет впоследствии выполнять полный комплекс отделочных операций: дробеструйную очистку, токарно-фрезерную обработку на станках с ЧПУ, сверление и нарезание резьбы, окраску или воронение для защиты от коррозии.
Области применения
- Шарнирные опоры малой строительной техники, основания гидравлических выносных опор
- Качающиеся опоры сельскохозяйственных машин, основания подъёмных механизмов
- Поворотные опоры автоматизированных конвейерных линий
- Несущие основания насосного и клапанного оборудования, малогабаритных гидравлических устройств
Технические услуги
✅ Изготовление по чертежам или образцам заказчика с возможностью изменения формы основания, диаметра
центрального отверстия, толщины рёбер и общей высоты
✅ Возможность поставки литых заготовок, деталей после частичной механической обработки или готовых изделий с антикоррозионной защитой
✅ Комплексное производство «под ключ»: литьё, термообработка, механическая обработка и отделка поверхности
✅ Строгий контроль материалов (дефектоскопия) и геометрических размеров с предоставлением сертификата качества на материал
Условия заказа
1. Для запроса коммерческого предложения предоставьте чертёж, образец или ключевые размерные параметры.
2. Литые заготовки по умолчанию поставляются в литом состоянии; при необходимости последующей механической обработки просьба указать требования в заказе.
3. При крупносерийных заказах возможна разработка индивидуальной рецептуры материала и схемы обработки поверхности по согласованию.
