Корпус гидромотора из ВЧШГ

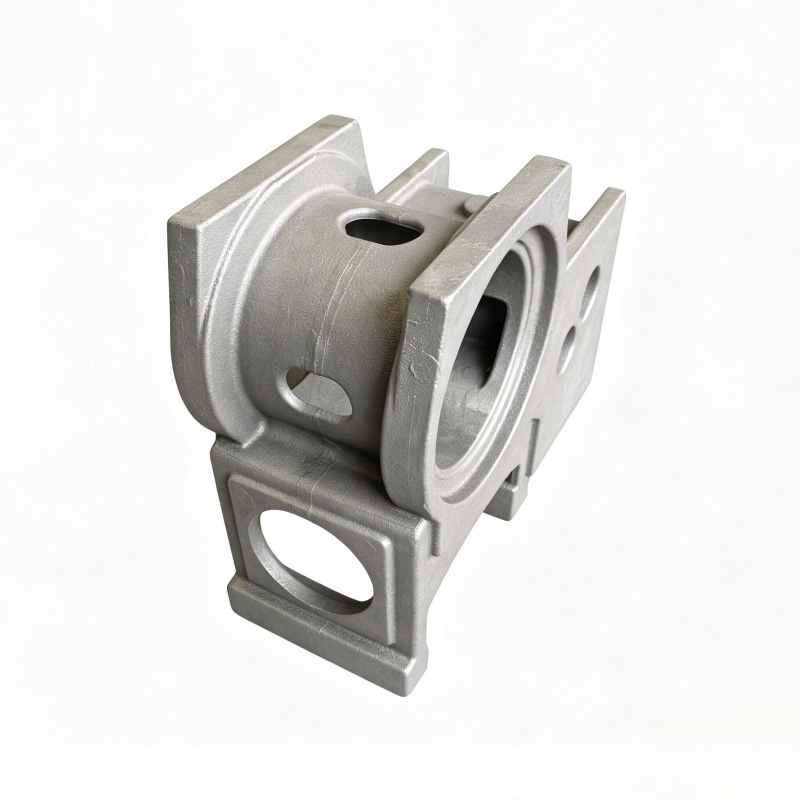

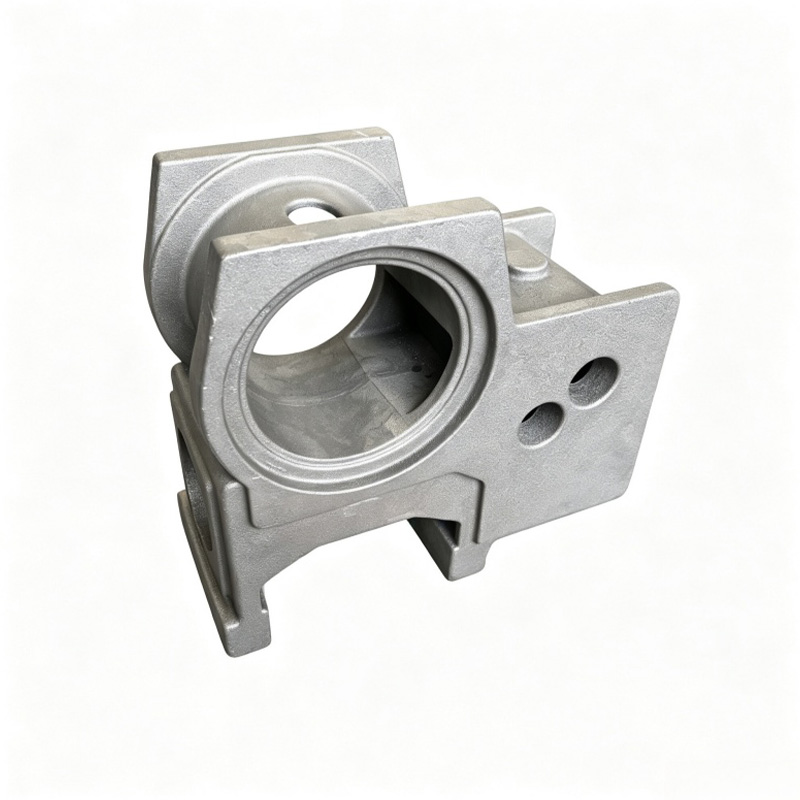

Данное изделие изготавливается методом литья по газифицируемым моделям из высокопрочного чугуна марок QT500-7 / QT600-3 в виде цельной отливки без сварки и соединений. Корпус имеет два фланца, многоступенчатую сложную внутреннюю полость, интегрированные сквозные монтажные отверстия, боковые масляные порты и опорные установочные лапы.
Описание
маркер
Описание продукта
Данное изделие изготавливается методом литья по газифицируемым моделям из высокопрочного чугуна марок QT500-7 / QT600-3 в виде цельной отливки без сварки и соединений. Корпус имеет два фланца, многоступенчатую сложную внутреннюю полость, интегрированные сквозные монтажные отверстия, боковые масляные порты и опорные установочные лапы. Специально разработан для средних и малых строительных машин, сельскохозяйственной техники, высоконапорных гидромоторов, гидронасосов и управляющих клапанов.
Ключевые преимущества продукта
1. Структура с шаровидным графитом — двойное преимущество: демпфирование и износостойкость
По сравнению с литой сталью обеспечивает превосходное гашение вибраций и шума, амортизирует гидравлические пульсации и удары. По сравнению с серым чугуном обладает значительно более высокой ударной вязкостью, не склонен к хрупкому разрушению. Подходит для циклических гидравлических нагрузок.
2. Цельная отливка без сварных швов — стабильная герметизация
Фланцы, полости и опорные лапы формуются за одну операцию, без сварочных зазоров, что снижает риск утечек под высоким давлением. Плавные литейные переходы уменьшают вероятность газовых пор и усадочных раковин, обеспечивая высокую плотность внутренних полостей.
3. Выбор материала в зависимости от условий эксплуатации
- QT600-3 (перлитный ВЧШГ): предел прочности на растяжение ≥600 МПа, высокая твёрдость и износостойкость. Рекомендуется для систем с постоянным высоким давлением и частыми пульсациями.
- QT500-7 (ферритный ВЧШГ): повышенное относительное удлинение и ударная вязкость. Подходит для оборудования с периодическими ударными нагрузками и для эксплуатации при низких температурах.
4. Послелитейное снятие напряжений — долговременная стабильность размеров
Заготовки подвергаются отжигу для снятия внутренних литейных напряжений. После обработки на станках с ЧПУ достигается высокая плоскостность фланцев, что предотвращает деформацию уплотнительных поверхностей и протечки в длительной эксплуатации.
5. Полный спектр услуг по механической обработке под заказ
Мы предлагаем: отливки-заготовки из ВЧШГ, дробеструйную очистку, ЧПУ растачивание и фрезерование, сверление и нарезание резьбы, гидравлические испытания на герметичность, металлографический контроль степени сфероидизации графита, антикоррозионную окраску. Возможна нестандартная модификация размеров и конструкции по чертежам или образцам.
Области применения
Корпуса гидромоторов сельскохозяйственной техники | Корпуса гидронасосов и клапанов для малой и средней строительной техники | Корпуса управляющих гидроклапанов конвейерного оборудования | Блоки лёгких высоконапорных гидравлических силовых установок
⚠️ Рекомендация по выбору: Для экстремально высоких ударных нагрузок и сверхвысоких давлений в горнодобывающей промышленности рекомендуется выбирать корпус из литой стали ZG310-570.
Индивидуальный заказ
Марка высокопрочного чугуна, диаметр отверстий полостей, расположение масляных портов, установочные размеры фланцев — всё может быть адаптировано по требованию. Отправьте чертежи для получения производственного решения и ценового предложения.
